近年来，随着5G网络的普及建设、云计算的发展、5.5G/6G网络的开发，通讯基站、服務器、数据中心、家電、汽車、工业设备、等设备的大规模使用，能耗成為一个关键的考量因素。组件的小型化、高性能化、省電化不断发展，搭载的電子元件就更加要求小型且高性能化。提升在DC‑DC转换器中的效率，减少发热是電子元件小型化的关键条件。扁平線電感的优异性能特点，完全满足了应用需求。
一、扁平線電感概要
扁平線電感是一种低電阻大電流高饱和的功率電感，作為贴片電感的一种，适用于表面贴装，适合于回流焊，可应用于通信设备、服務器、基站、工业控制等大電流设备需求场景，其能承受通流能力大。
扁平線電感，采用扁平線制作線圈绕组，匝间紧密平整，提高了绕線窗口利用率，充分利用了磁芯的有限组装空间，实现了同體积下的最低DCR，大大降低了产品的铜损耗，提高了通流能力。磁芯的形状与線圈规划完全一致，磁场泄漏最小化，实现了比传统贴片電感更优越的屏蔽效果。磁芯中柱可任意调节气隙，承受更大的電流冲击。線圈起尾線直接引脚作為焊接端子，杜绝了焊点开路的风险。
铭普是國内扁平線電感研发生产的主流厂商之一。铭普扁平線電感从線圈绕制、磁芯装配、点胶、烘烤、检测和包装等全流程，均采用自动化生产工序，产品品质稳定，产品已广泛应用于海内外多家知名厂商。
高功率密度：ER20磁芯+扁平線绕组结构
低直流電阻：2.4—6.4mΩMax
高饱和電流：14.3—22A
大额定電流：14.3—22A
高可靠性
适用贴片工艺
三、应用
应用于通讯模块電源、服務器電源、TV電源、車载OBC、充電桩、光伏逆变器、UPS等。

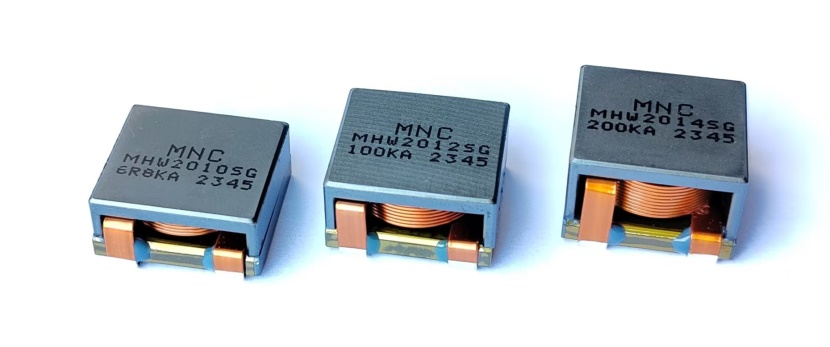

四、产品图

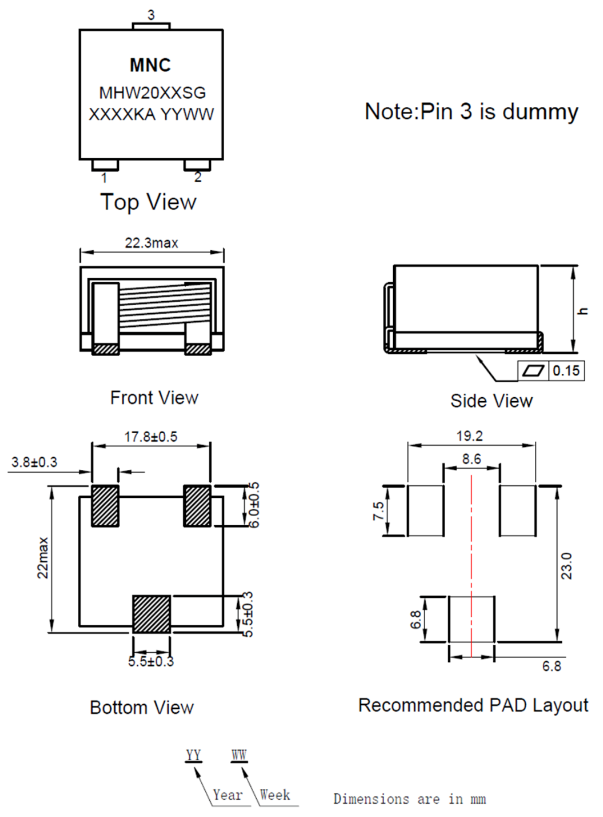

MHW20系列
MHW20系列

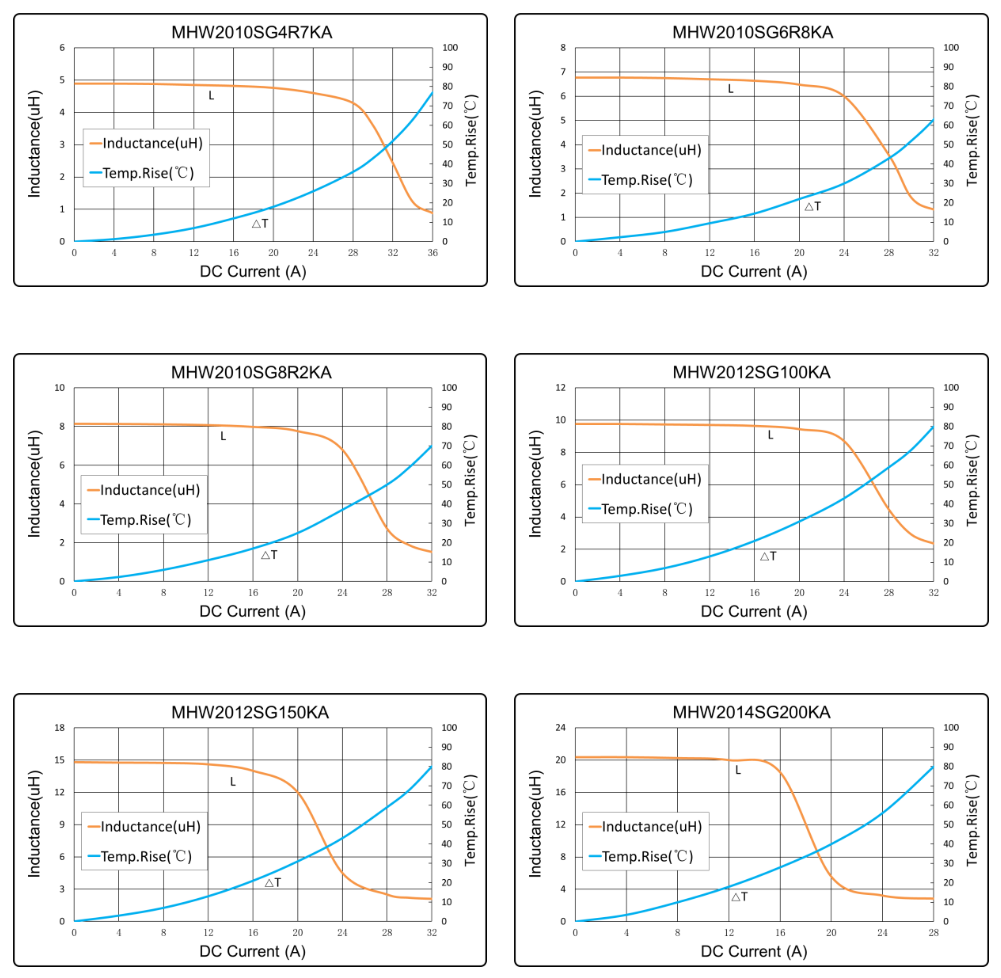

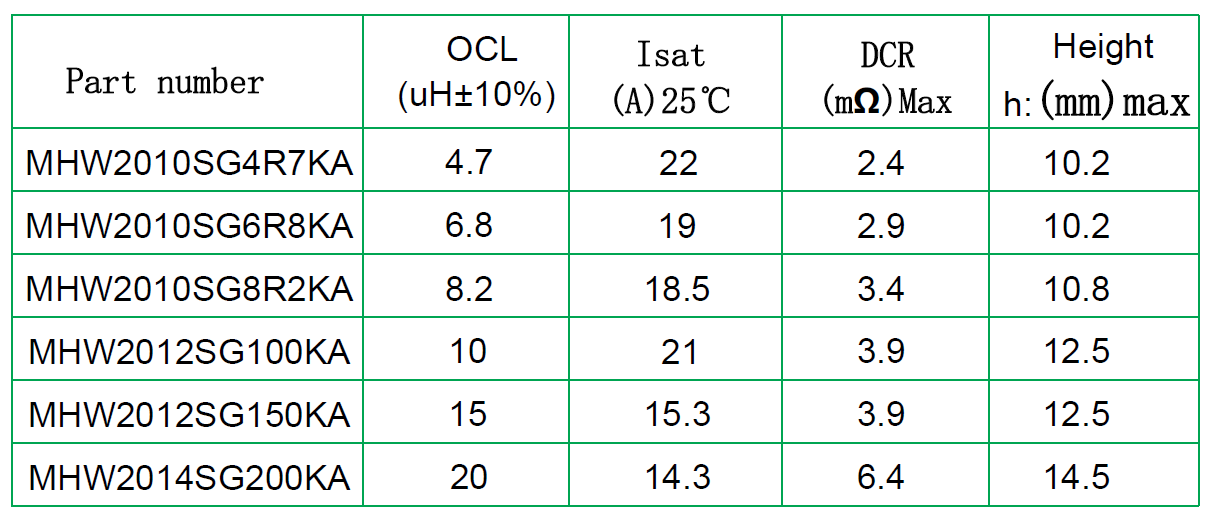

六、规格特性
MHW20系列
